主动声源探测法原理

主动声源探测法是什么?

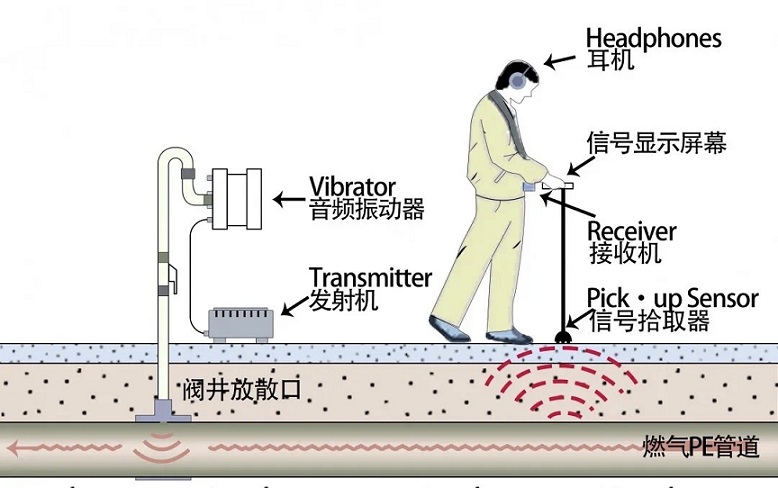

产品采用主动声源探测法,是通过音频器发射装置向燃气管道内发射特定频率的声波信号,信号沿管道定向传播至远端,该声波信号在管道压力气体中定向传播的同时,通过管壁土壤传播至地面;同时接收机在地面上捕捉该声波信号,通过地表持续接收信号的强弱值而进行精准定位法。

主动声源探测法该方法的前提是人为地主动施加特定信号来达到探测目的,根据地球物理方法命名习惯进行命名,区别于管道泄漏检测的自然声场和声波反射法(也叫APL)。
目前市面上不少探测方法以设备名称来命名,比较容易给使用者造成概念模糊,如果在行业规范中涉及到类似方法时,以“主动声源探测法”比较合适。(大家觉得是否有更合适的名称?)
该方法特点:

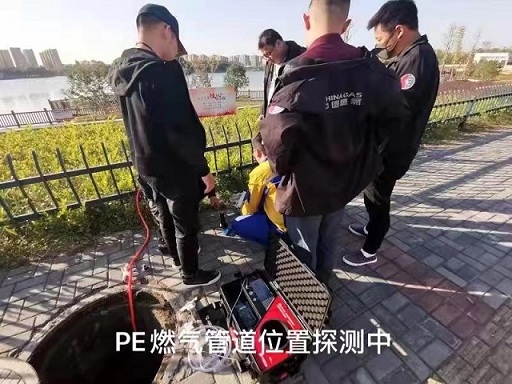

(1)无需开挖无需停气,音频驱动器与燃气管道附属接口(放散口、法兰、调压设备等)使用快速接头连接,安全快捷方便高效;
(2)抗干扰强,采用主动特殊频率信号和超窄带滤波技术,发射源与接收通道可一对一对应,过滤其他自然界频率的声波信号,不会受到其他声波及管道信号影响;
(3)适用于任何环境下的管线探测,只要拾音器或钎杆接触地面介质即可,主管道和支线管道互通信号也可探测。

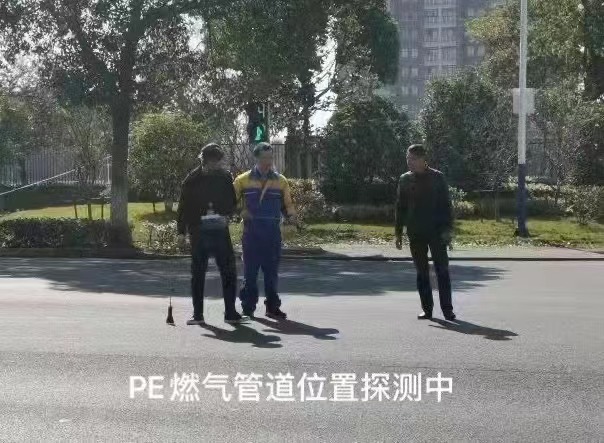

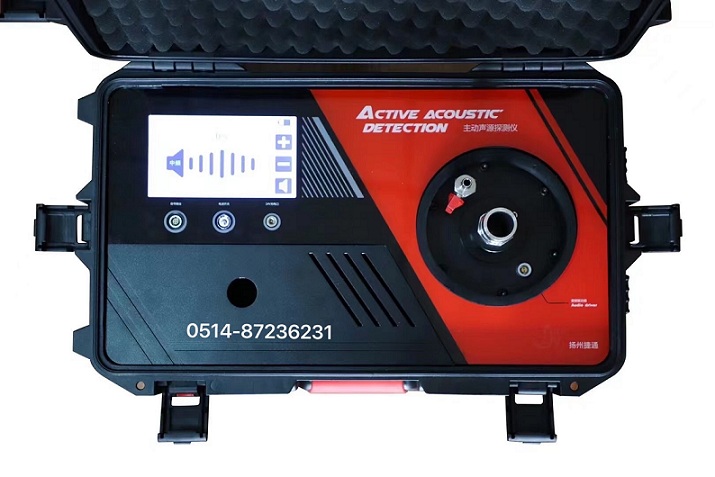

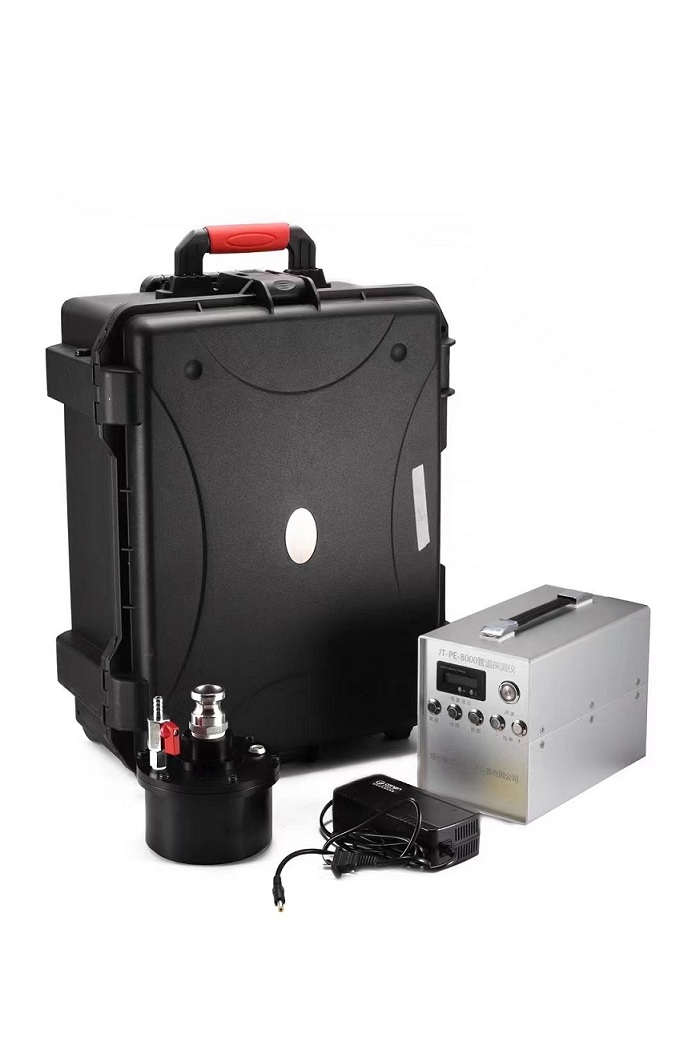

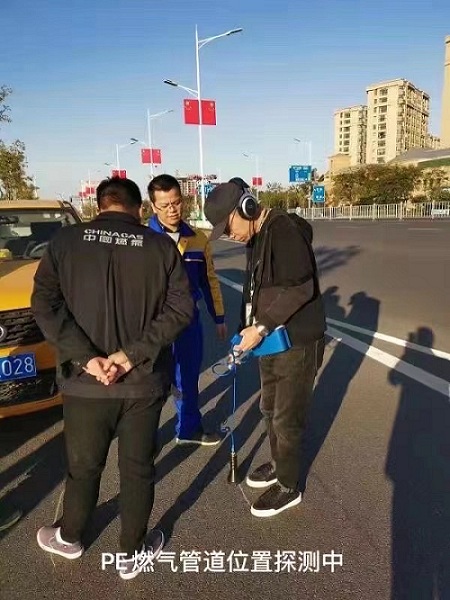

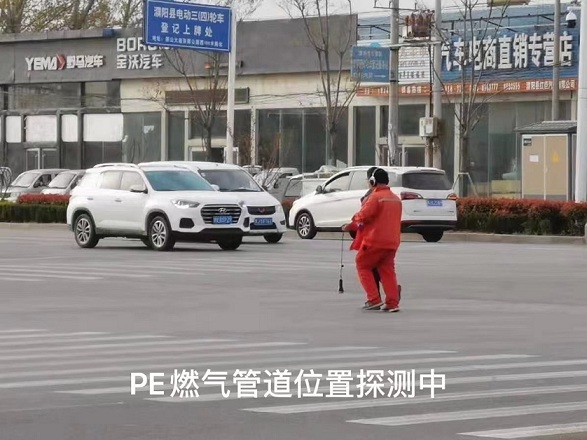

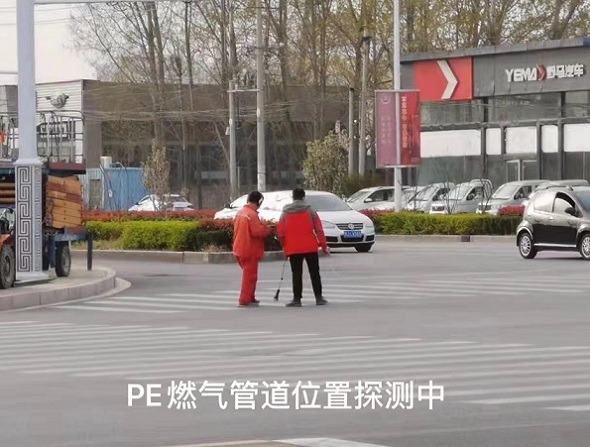

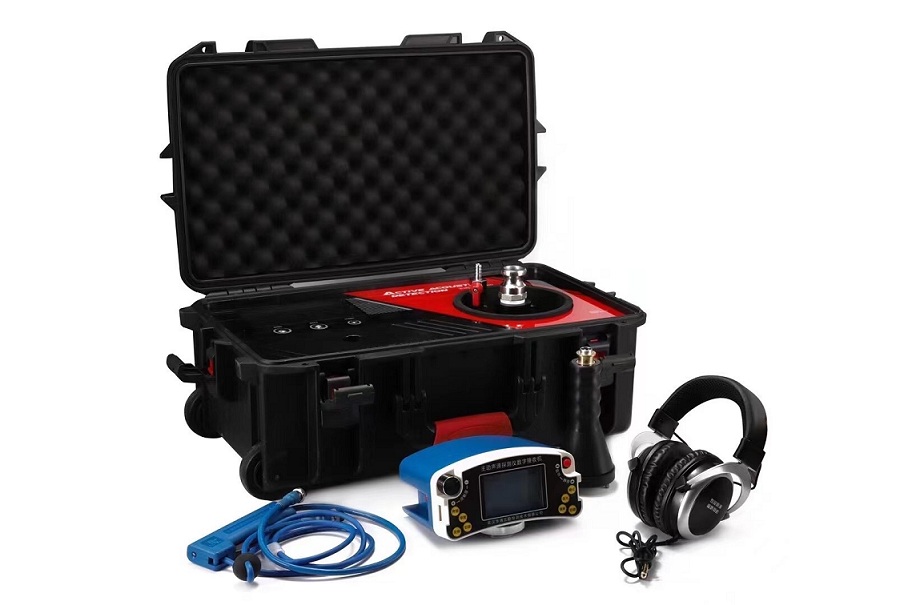

扬州捷通新产品“PE管道探测仪”是用于寻找并确定城镇地下PE燃气管道位置的专用仪器。经过特殊处理的音频,通过发射机将信号导入地下管道;与发射机配套的数字音频接收仪,通过极窄带滤波技术来排除环境杂音的干扰,通过信号强度分析,来精确确定地下管线的走向,及水平位置。

技术参数:
1、信号频率范围:400~700Hz
2、内置24V25Ah可充电电池
3、水平定位精度±10厘米
4、最大双向探测距离3公里
5、最大探测深度5米
